Schüttgutvermessung mit Laserscanner: In Minuten statt Stunden – millimetergenau und beweissicher

Ein Schüttguthaufen ist kein Kegel. Er ist eine unregelmäßige Form mit abgeflachter Spitze, angefahrenen Flanken, ausgeräumten Kerben und einem Fuß, der sich an Wände und Nachbarhaufen anschmiegt. Genau deshalb liegen die klassischen Verfahren meist daneben: Die Kegel- oder Pyramidenformel unterstellt eine Idealgeometrie, die es auf dem Platz nicht gibt. Das Abschreiten mit GPS-Stab erfasst die Oberfläche nur an wenigen Punkten und interpoliert den Rest. Bandwaagen messen den Durchsatz, nicht den Bestand – und driften über die Zeit.

Der Fehler ist selten harmlos. Schon zehn Prozent Abweichung bei der Jahresinventur eines mittleren Lagers bewegen Beträge, die die Kosten einer Vermessung um ein Vielfaches übersteigen. Bei der Materialbilanzierung, im Jahresabschluss, bei der Abrechnung zwischen Lieferant und Abnehmer oder im Streitfall vor Gericht zählt nicht das gefühlte Volumen, sondern eine Zahl, die jemand unabhängig nachprüfen kann.

Dazu kommt das Sicherheitsrisiko. Wer zum Vermessen auf ein Haufwerk steigt, riskiert Absturz und Verschüttung – gerade bei frisch aufgeschüttetem oder unterspültem Material. Jede Methode, die Menschen von der Halde fernhält, ist allein deshalb schon die bessere.

Typische Einsatzfelder, in denen sich das bemerkbar macht: Bauunternehmen mit wechselnden Materialbeständen, Transport- und Umschlaglogistik, Kies- und Sandwerke, Recycling- und Kompostierbetriebe, Salz- und Streugutlager sowie die Landwirtschaft mit Silage und Hackschnitzeln.

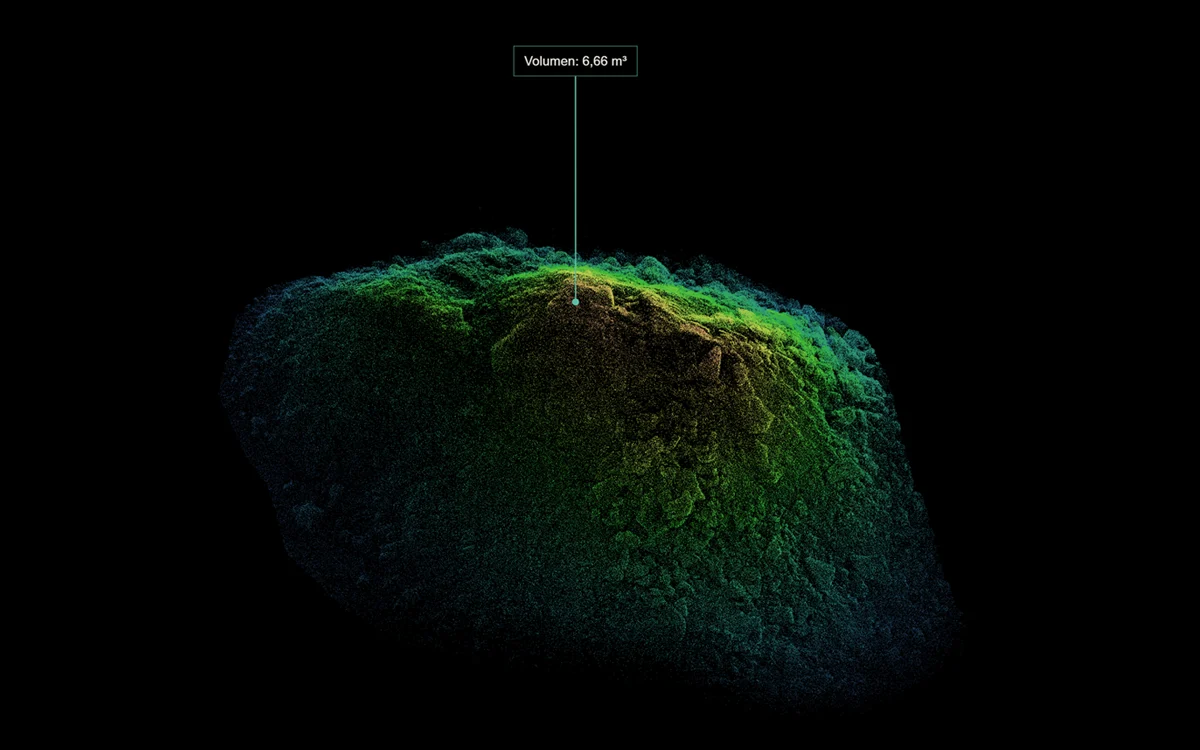

Ein terrestrischer Laserscanner (TLS) misst berührungslos und aktiv: Der Sensor sendet Laserimpulse aus und berechnet aus der Laufzeit des reflektierten Signals die Entfernung zu jedem getroffenen Punkt – millionenfach pro Sekunde. Das Ergebnis ist eine Punktwolke: ein dichtes Koordinatengitter aus Millionen Messpunkten, das die Oberfläche des Haufwerks in ihrer tatsächlichen, metrischen Form abbildet. Kein Modell im Maßstab „ungefähr", sondern eine Messung.

Der entscheidende Unterschied zur Schätzung liegt in der Vollständigkeit. Der Scanner tastet die reale Oberfläche flächendeckend ab – jede Delle, jede ausgeräumte Flanke, jeden Materialanbau an der Wand. Aus dieser Fläche und einer definierten Bezugsebene (dem Hallenboden, einer eingemessenen Bodenplatte oder einem vorab erfassten Geländemodell) wird das Volumen gerechnet, nicht geraten.

Der Scan ist schnell und stört den Betrieb kaum. Ein einzelnes Haufwerk ist in wenigen Minuten erfasst, der Radlader muss dafür nicht stillstehen. Und die Messung ist unabhängig vom Licht: Sie funktioniert in der dunklen Halle so zuverlässig wie im Gegenlicht auf dem Hof.

Ein einzelner Scanstandpunkt reicht nie. Alles, was der Laser nicht direkt „sieht", bleibt ein Loch in der Oberfläche – die abgewandte Flanke, die Kerbe hinter der Spitze, der Fuß hinter dem Nachbarhaufen. Solche Abschattungen schließt man, indem man den Scanner umsetzt und das Haufwerk aus mehreren Richtungen umkreist. Bei großen oder eng stehenden Halden kommen erhöhte Standpunkte dazu, damit auch die Oberseiten sauber erfasst werden.

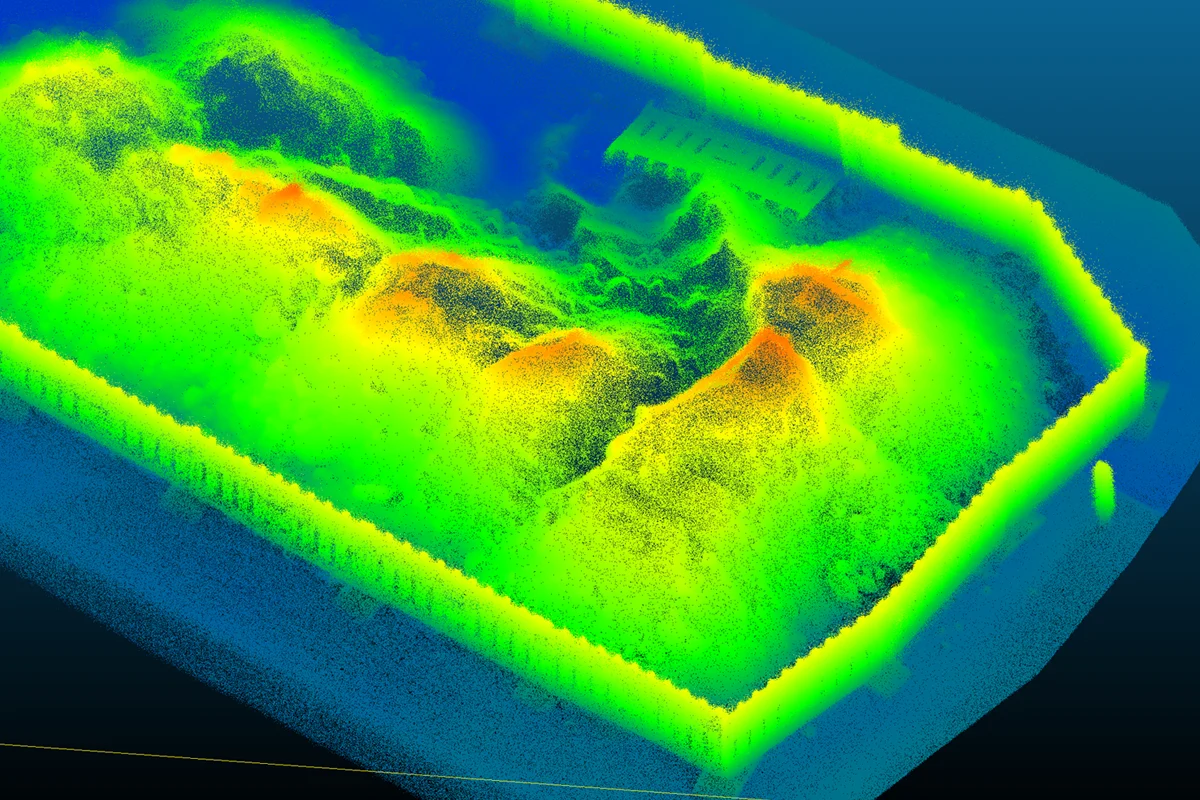

Die einzelnen Scans werden anschließend registriert, also über gemeinsame Überlappungsbereiche in ein einheitliches Koordinatensystem zusammengerechnet. Danach folgt die Bereinigung: Fahrzeuge, Personen, Förderbänder und Fremdobjekte werden aus der Punktwolke entfernt, damit nur die reine Materialoberfläche übrig bleibt. Dieser Schritt entscheidet über die Genauigkeit des Ergebnisses – ein mitgemessener Radlader würde das Volumen verfälschen.

Aus der gesäuberten Oberfläche und der Bezugsebene berechnet die Auswertesoftware schließlich das Volumen. Das Ergebnis ist reproduzierbar: Wird derselbe Haufen in einem Monat erneut gescannt, lässt sich die Differenz auf den Kubikmeter genau beziffern. Die Punktwolke selbst bleibt als Nachweis erhalten – ein datierter Beleg, den man archivieren, weitergeben und jederzeit erneut auswerten kann.

Die Punktwolke ist die Messung – aber sie sieht nicht aus wie das, was auf dem Platz liegt. Für den technischen Nachweis ist das gleichgültig. Sobald ein Ergebnis aber jemandem präsentiert oder in einem Streitfall vorgelegt werden soll, hilft eine zweite, fotorealistische Darstellung - auch bei der visuellen Materialdifferenzierung.

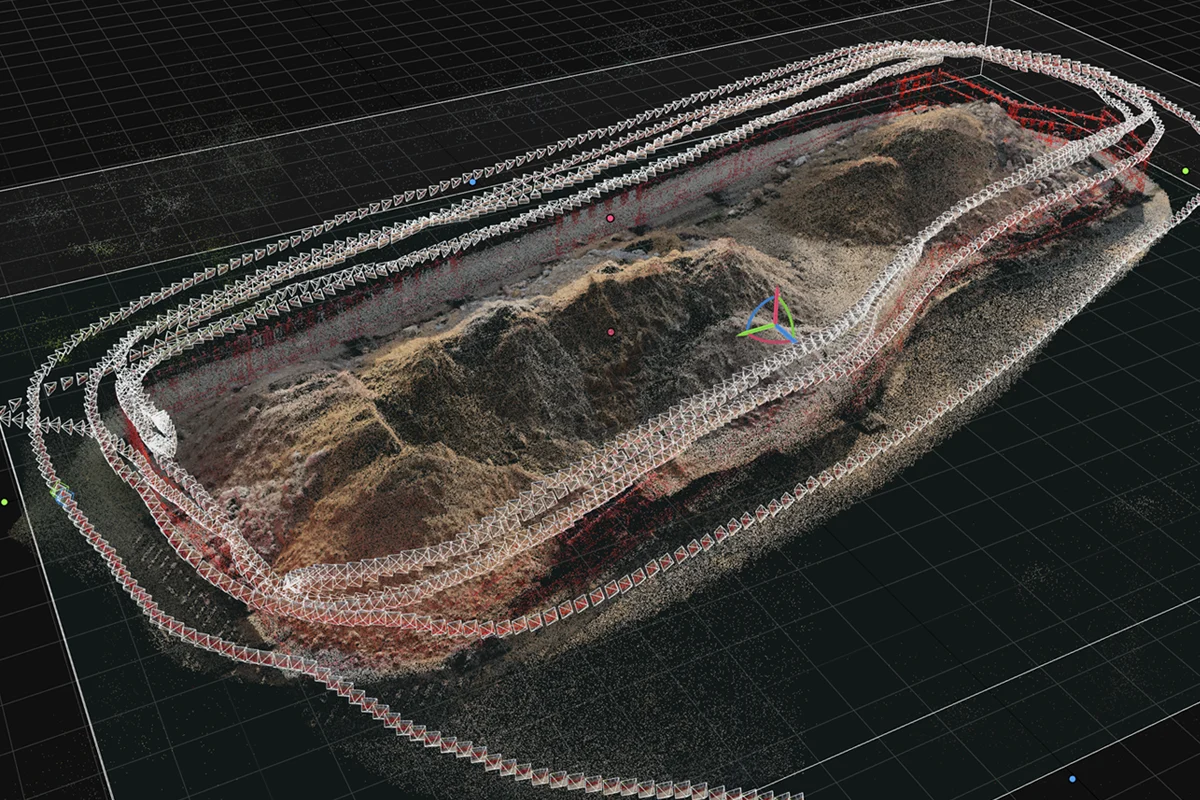

3D Gaussian Splatting beschreibt die Szene als eine Wolke aus mehreren Millionen winzigen, unscharfen 3D-Ellipsoiden – den „Splats". Jeder trägt eine Position, eine Form, eine Deckkraft und eine blickwinkelabhängige Farbe. Aus einem Satz kalibrierter Aufnahmen werden diese Eigenschaften so lange optimiert, bis die gerenderte Szene den Originalbildern aus allen Kamerapositionen entspricht. Das Ergebnis wirkt wie ein Foto, das man frei umkreisen kann.

Der praktische Nutzen: Ein Splat zeigt Materialart, Feuchte, Verunreinigungen und den Gesamtzustand des Lagers auf einen Blick – dokumentiert für einen bestimmten Tag, teilbar per Link, ohne dass der Empfänger die Halde je betreten muss. Für die Kommunikation mit Auftraggebern, Prüfern oder Versicherungen ist das oft überzeugender als jede Tabelle.

Der Preis dafür: Splats sind keine Geometrie im messtechnischen Sinn. Das belastbare Volumen kommt aus der Punktwolke, nicht aus dem Splat. Beide zusammen ergeben die vollständige Dokumentation – die eine misst, die andere zeigt.

Die Punktwolke (Variante 1) liefert das Volumen. Der Splat (Variante 2) zeigt die Lage und dient zur Materialdifferenzierung. Drehen Sie die Modelle, zoomen Sie auf die Flanken, betrachten Sie den Fuß aus Winkeln, die vor Ort gar nicht einnehmbar sind.

Variante 1 – Punktwolke

Die messbare Rekonstruktion: reine Punktwolken-Geometrie ohne Textur. Einfärbung nach Höhe. Reduzierte Auflösung aus Gründen der Ladeeffizienz.

Ein Teil des Schüttgut-Haufwerks mit gemessenem Volumen von 13,55 m³ – Punktwolke aus TLS-Scan, TERRAMETRIK Geodatensysteme

Variante 2 – Gaussian Splat

Die fotorealistische Rekonstruktion: das Haufwerk, wie es auf dem Platz tatsächlich aussieht.

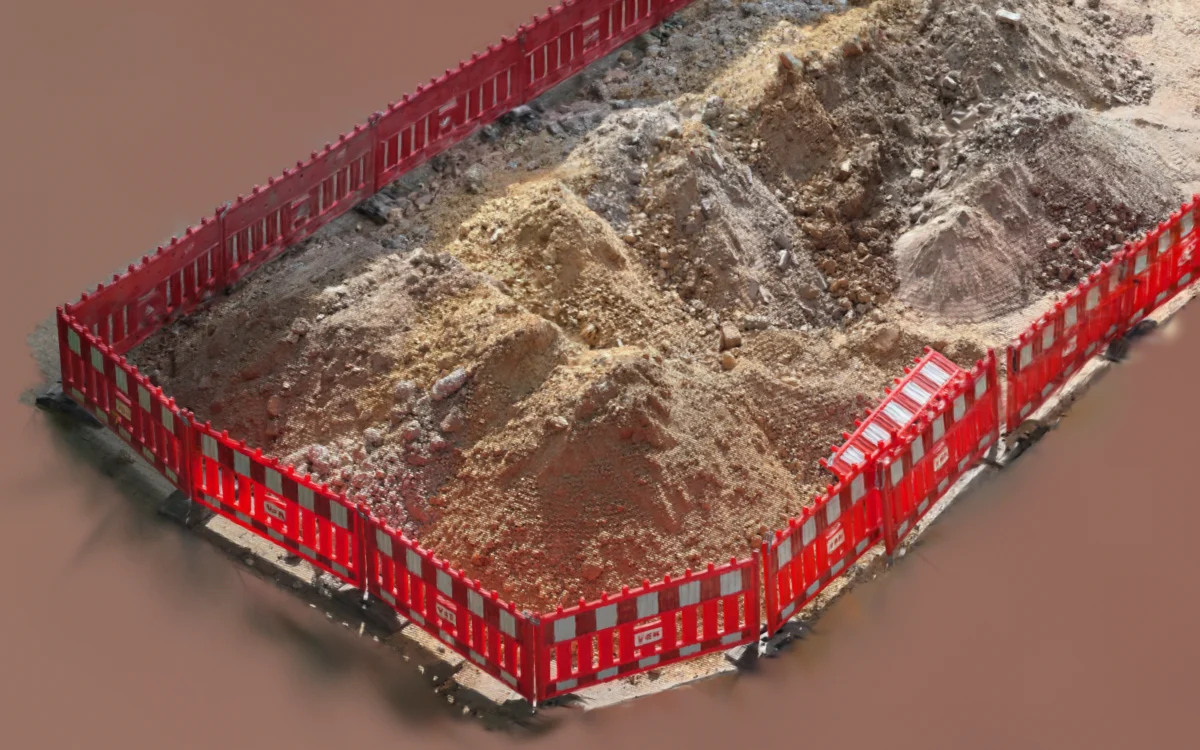

Schüttgut-Haufwerk – 3D Gaussian Splatting aus TLS-Aufnahme, TERRAMETRIK Geodatensysteme

Eine TLS-Volumenmessung ist kein Selbstzweck. Ihr Wert liegt darin, dass sie eine belastbare, datierte Zahl schafft, auf die sich mehrere Parteien verlassen können.

Beweissichere Abrechnung. Zwischen Lieferant und Abnehmer, bei der internen Verrechnung oder im Streitfall liegt eine unabhängig nachprüfbare Kubikmeterzahl auf dem Tisch – statt zweier Schätzungen, die sich widersprechen.

Inventur und Jahresabschluss. Der Materialbestand geht als geprüfte Größe in die Bilanz ein. Wird jährlich am selben Ort gemessen, ist die Bestandsentwicklung lückenlos dokumentiert – ein Argument, das auch Wirtschaftsprüfer überzeugt.

Prozesskontrolle und Schwundaufdeckung. Regelmäßige Messungen decken Differenzen zwischen Ein- und Ausgang auf, bevor sie zum Problem werden – ob Schwund, Fehlbuchung oder Diebstahl.

Arbeitssicherheit. Niemand muss zum Vermessen auf die Halde. Absturz- und Verschüttungsrisiko entfallen, der Betrieb läuft während der Aufnahme weiter.

Der terrestrische Scanner ist die richtige Wahl für einzelne Haufwerke, für Material in Hallen und für alles, was sich in überschaubarer Zeit am Boden umkreisen lässt. Sobald aber ganze Lagerplätze, Kiesgruben, Deponien oder weitläufige Außenhalden erfasst werden sollen, kehrt sich das Verhältnis um: Was am Boden viele Standpunkte und Stunden kostet, erledigt die Drohne in einem einzigen Überflug.

Aus überlappenden Luftbildern wird per Photogrammetrie eine messbare Punktwolke – flächendeckend und aus der Vogelperspektive, inklusive der Oberseiten. Für die Volumenbilanz eines kompletten Platzes mit dutzenden Halden ist das der schnellere und oft einzige praktikable Weg.

In der Praxis ergänzen sich beide Verfahren: TLS für das einzelne Haufwerk mit höchster Detailtreue, die Drohne für die Fläche und die großen Mengen. Welches Verfahren – oder welche Kombination – für Ihren Platz das richtige ist, klären wir vorab anhand von Größe, Zugänglichkeit und Genauigkeitsanforderung.

Wie genau ist eine Volumenmessung per Laserscanner?
Für ein zugängliches, vollständig umkreisbares Haufwerk liegt die Genauigkeit im niedrigen Prozentbereich – deutlich besser als jede Schätzung mit Formel oder GPS-Stab. Die verbleibende Unsicherheit stammt weniger vom Scanner als von der Definition der Bezugsebene und von Abschattungen am Fuß.

Wie lange dauert die Aufnahme?
Ein einzelnes Haufwerk ist in wenigen Minuten gescannt. Für einen Lagerplatz mit mehreren Halden hängt die Dauer von Anzahl und Zugänglichkeit ab – in der Regel bleibt es bei einem Vor-Ort-Termin, ohne den Betrieb anzuhalten.

Muss der Betrieb während der Messung ruhen?
Nein. Die Aufnahme läuft berührungslos und stört den Umschlag kaum. Bewegte Fahrzeuge und Personen werden bei der Auswertung ohnehin aus der Punktwolke entfernt.

Ab wann lohnt sich die Drohne statt des TLS?
Faustregel: Für einzelne Haufwerke und Material in Hallen ist der terrestrische Scanner ideal. Für großflächige Außenlager, Gruben und viele Halden auf einmal ist die Drohne schneller und erfasst auch die Oberseiten vollständig. Häufig ist eine Kombination beider Verfahren die beste Lösung.

Welche Materialien lassen sich vermessen?
Praktisch alle Schüttgüter: Kies, Sand, Splitt, Mutterboden, Kompost, Hackschnitzel, Salz, Streugut, Erz, Kohle, Recyclingmaterial und mehr. Entscheidend ist die Zugänglichkeit des Haufwerks, nicht das Material selbst.

Was bekomme ich als Ergebnis?
Das berechnete Volumen mit Angabe der Bezugsebene, die bereinigte Punktwolke als Nachweis und auf Wunsch die fotorealistische Splat-Darstellung zur Dokumentation. Alles datiert und für spätere Vergleichsmessungen archivierbar.

Können wir regelmäßig messen lassen?
Ja. Gerade für Inventur und Prozesskontrolle sind wiederkehrende Messungen sinnvoll – die Differenz zwischen zwei Aufnahmen lässt sich auf den Kubikmeter genau beziffern. Sprechen Sie uns auf ein passendes Intervall an.
