DDART - Tool zur Analyse und PDF-Berichtserstellung aus Drohnendaten
Einleitung
Ein Befliegungstag dauert wenige Stunden. Die Auswertung danach dauert oft Tage. Zwischen der Landung der Drohne und dem Bericht, den der Kunde tatsächlich liest, liegt ein Flickenteppich aus Werkzeugen: die Photogrammetrie-Software für das Orthofoto, ein GIS für Indexkarten, ein Punktwolkenprogramm für LiDAR-Daten, eine Tabellenkalkulation für Kennzahlen – und am Ende ein Layoutprogramm, in dem alles von Hand zusammengetragen wird.
Genau diese letzte Meile haben wir mit DDART geschlossen, dem Drone Data Analysis and Reporting Tool. DDART nimmt die Daten, die nach einer Befliegung ohnehin vorliegen – Orthofotos, Geländemodelle, Rasterdaten, Multispektralkanäle, LiDAR-Punktwolken – und macht daraus Auswertungen und einen fertigen, abgabefähigen PDF-Bericht. Auf Deutsch, mit Ihrem Logo, auf Ihrem eigenen Rechner.
Das Problem: Bruch zwischen Befliegung und Bericht
Drohnendienstleister werden nicht für Luftbilder oder Punktwolken bezahlt. Sie werden für Antworten bezahlt: Wie hoch ist der Bestand? Wie dicht ist die Überschirmung? Wo steht die Kultur unter Stress? Wo befinden sich Anomalien?
Die Rohdaten enthalten diese Antworten – aber sie geben sie nicht von selbst preis. Zwischen der Messung und der Antwort liegt Handarbeit, und die skaliert schlecht. Wer zehn Flächen im Monat abarbeitet, verbringt den Großteil der Zeit nicht mit Fliegen und nicht mit fachlicher Analyse, sondern mit Formatkonvertierung, Kartenexport und Layout. Der wirtschaftliche Kern des Geschäfts – die Auswertung – wird zum Engpass.
Hinzu kommt ein zweites, unterschätztes Problem: Wiederholbarkeit. Wenn jeder Bericht von Hand entsteht, entsteht jeder Bericht ein bisschen anders. Für einen Datensatz, der als Referenzmaß für die nächsten Jahre dienen soll – etwa im jährlichen Vitalitätsmonitoring eines Bestands – ist das ein echter Mangel. Vergleichbarkeit setzt voraus, dass dieselbe Fläche jedes Mal nach derselben Vorgabe ausgewertet wird. Auch dieses Problem löst DDART.
Was DDART macht
1.) Analysieren
RGB-Orthomosaike, Vegetationsindizes aus Multispektraldaten, Gelände- und Kronenhöhenmodelle, Anomalien, Hangneigung und Exposition, LiDAR-Kennzahlen aus der Punktwolke.
2.) Darstellen

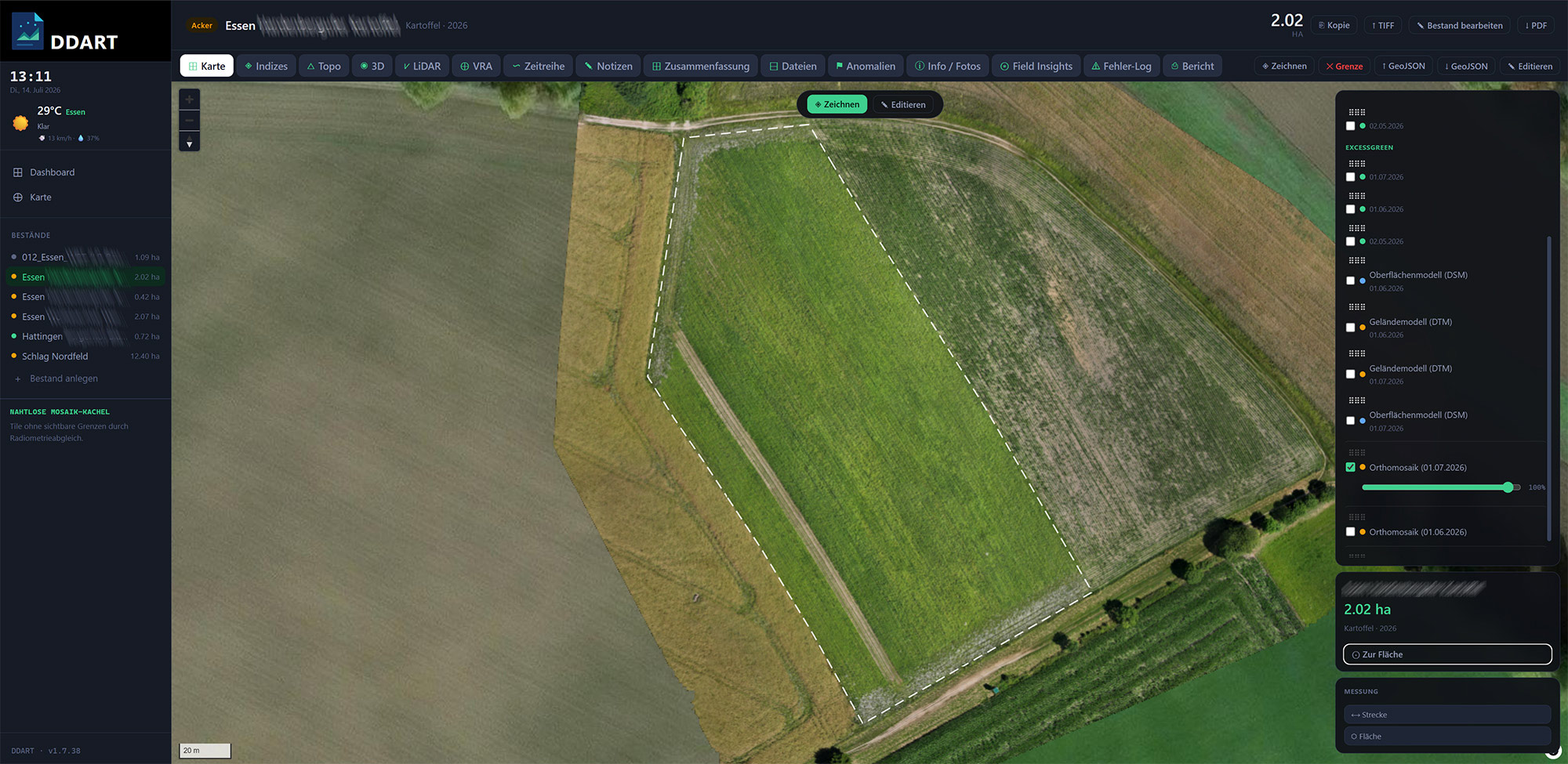

Interaktive Karte, 3D-Ansicht der Punktwolke im Browser, Zeitreihen über mehrere Befliegungen, markierte Auffälligkeiten und Fotos vom Feld.
3.) Berichten
Ein druckoptimiertes PDF im Querformat in 300 dpi, mit Karten, Diagrammen, Tabellen, Kennzahlen und Fotos – mit Ihrem Firmennamen, mit Ihrem Logo.
Der Punkt ist nicht, dass DDART etwas kann, was Spezialsoftware nicht könnte. Der Punkt ist, dass es die Kette schließt: Der Weg von der Rohdatei zur abgabefertigen PDF-Datei ist hier ein Arbeitsablauf statt eines Werkzeugwechsels.
Flächendaten: vom Orthomosaik zum Index

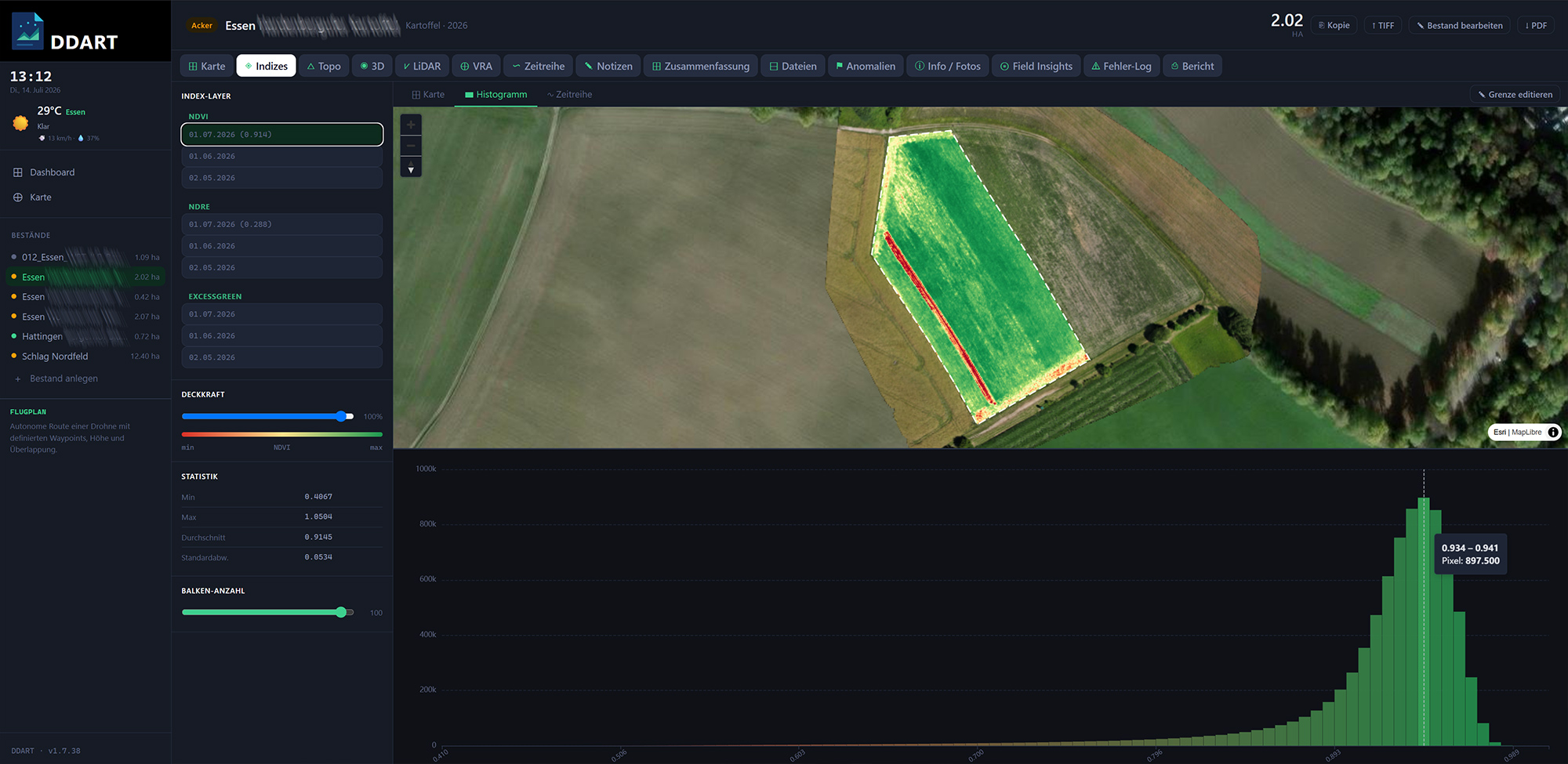

RGB- und Multispektralkameras liefern Kanäle, keine Aussagen. Mit den entsprechenden Rasterlayern visualisiert und analysiert DDART die gängigen Vegetationsindizes – NDVI, NDRE, SAVI und weitere (importiert als Raw GeoTIFF, z.B. berechnet in WebODM) – und legt sie als Karte über die Fläche.

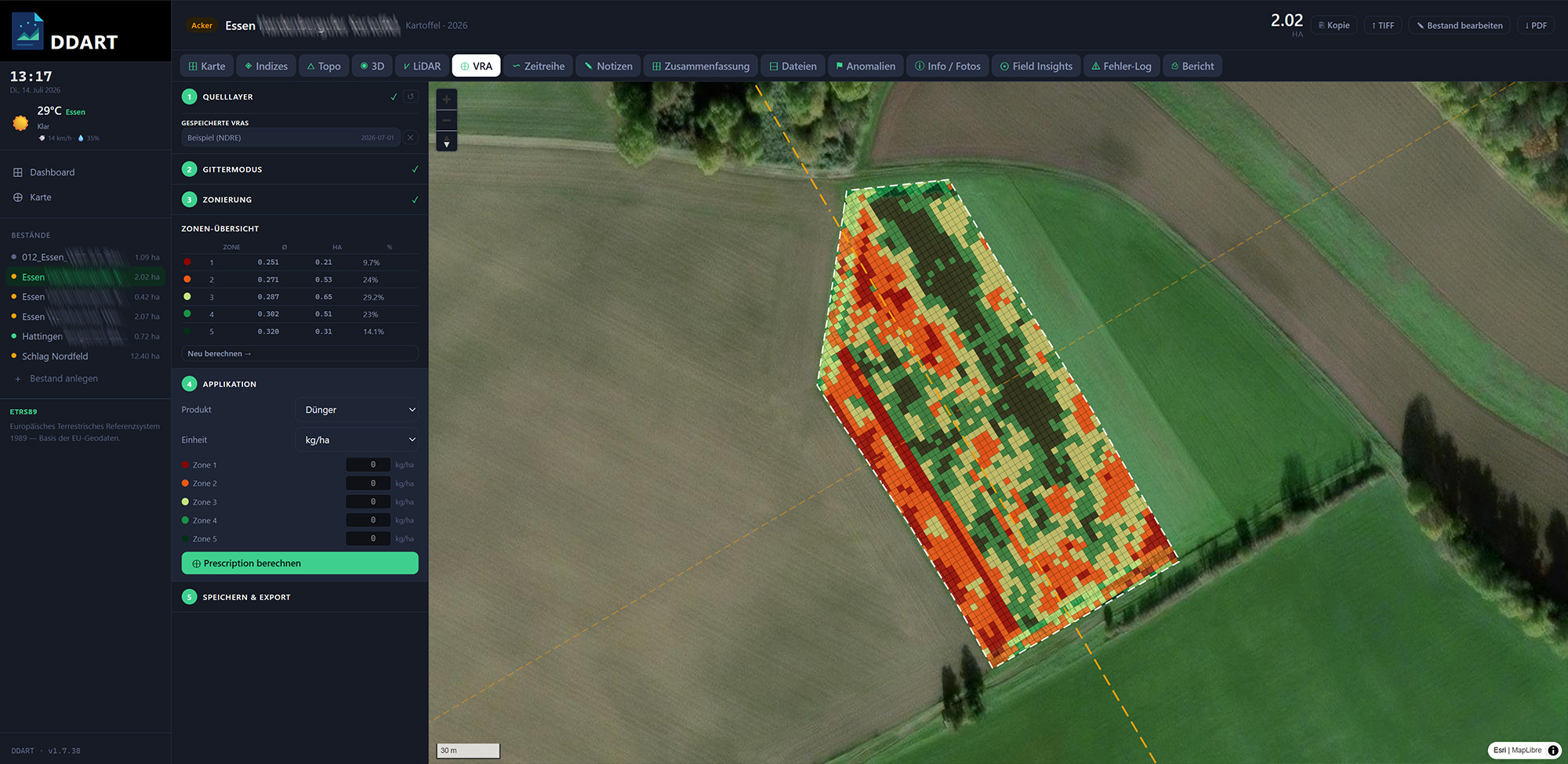

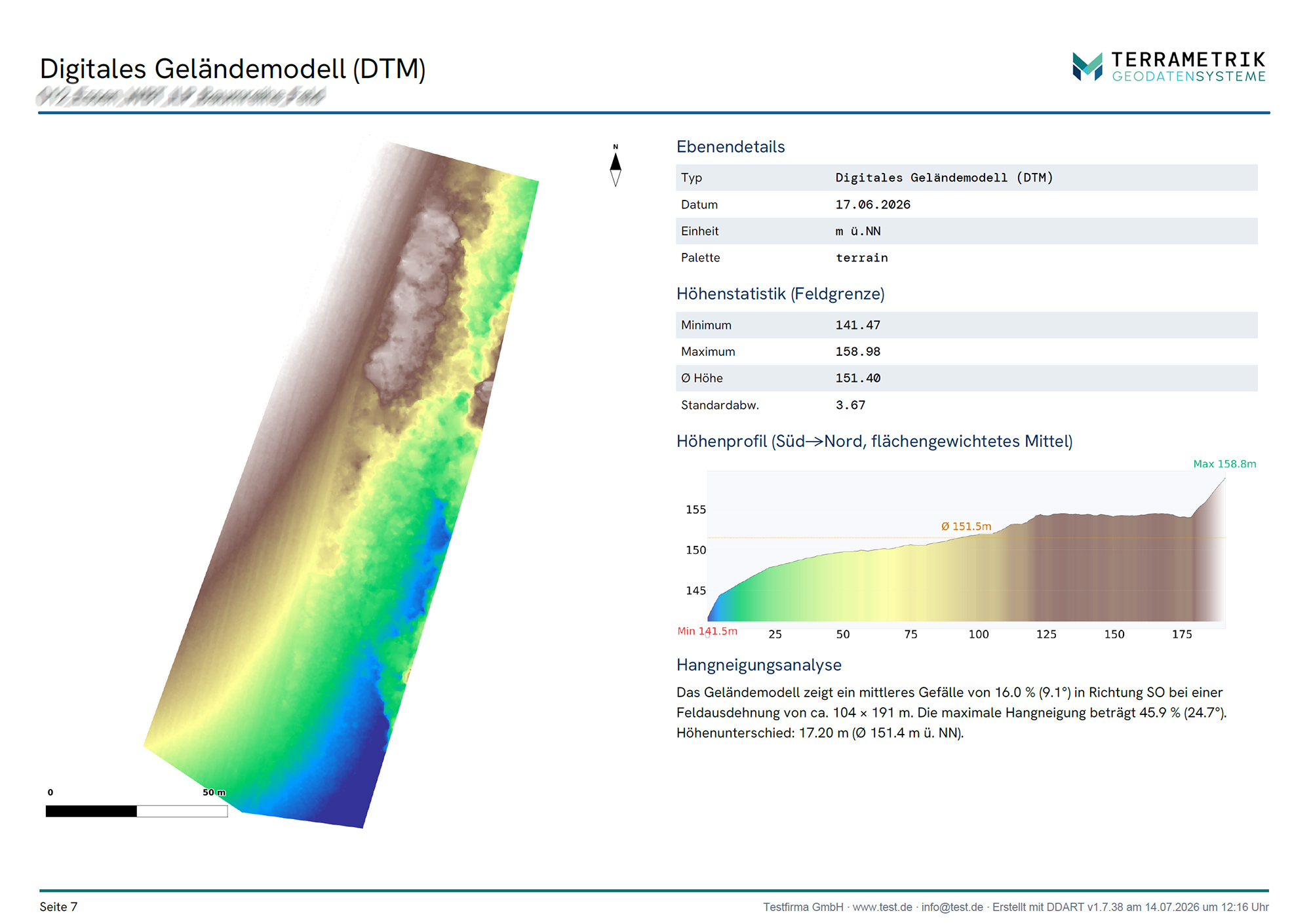

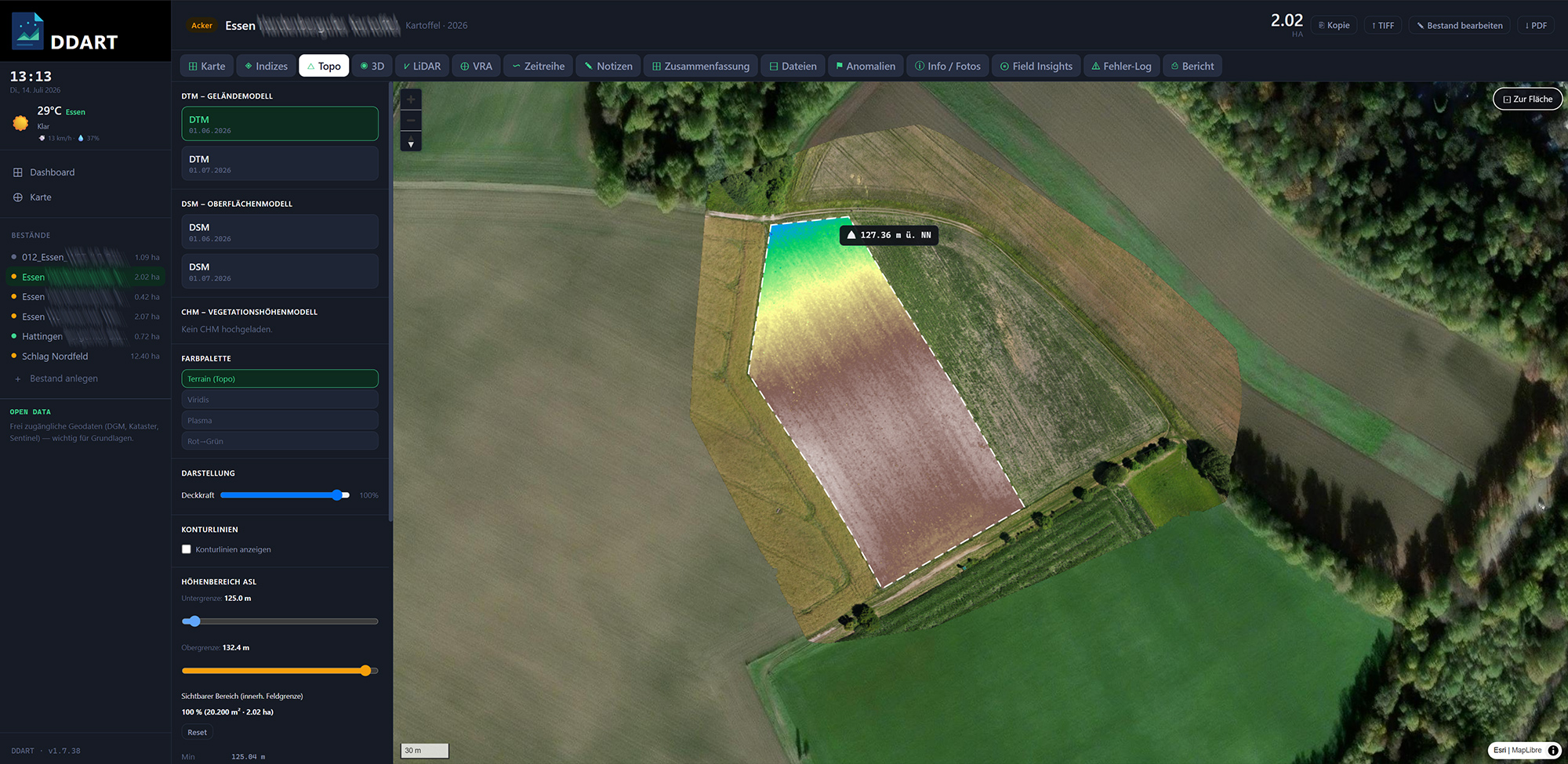

Sie können daraus anschließend eine VRA (Variable Applikationskarte) mit ISOXML-Export generieren. Gelände- und Oberflächenmodell (DGM/DOM) sowie das Höhenmodell der Vegetation (CHM) ermöglichen die topografische Analyse; dazu kommen Hangneigung und Geländetopografie.

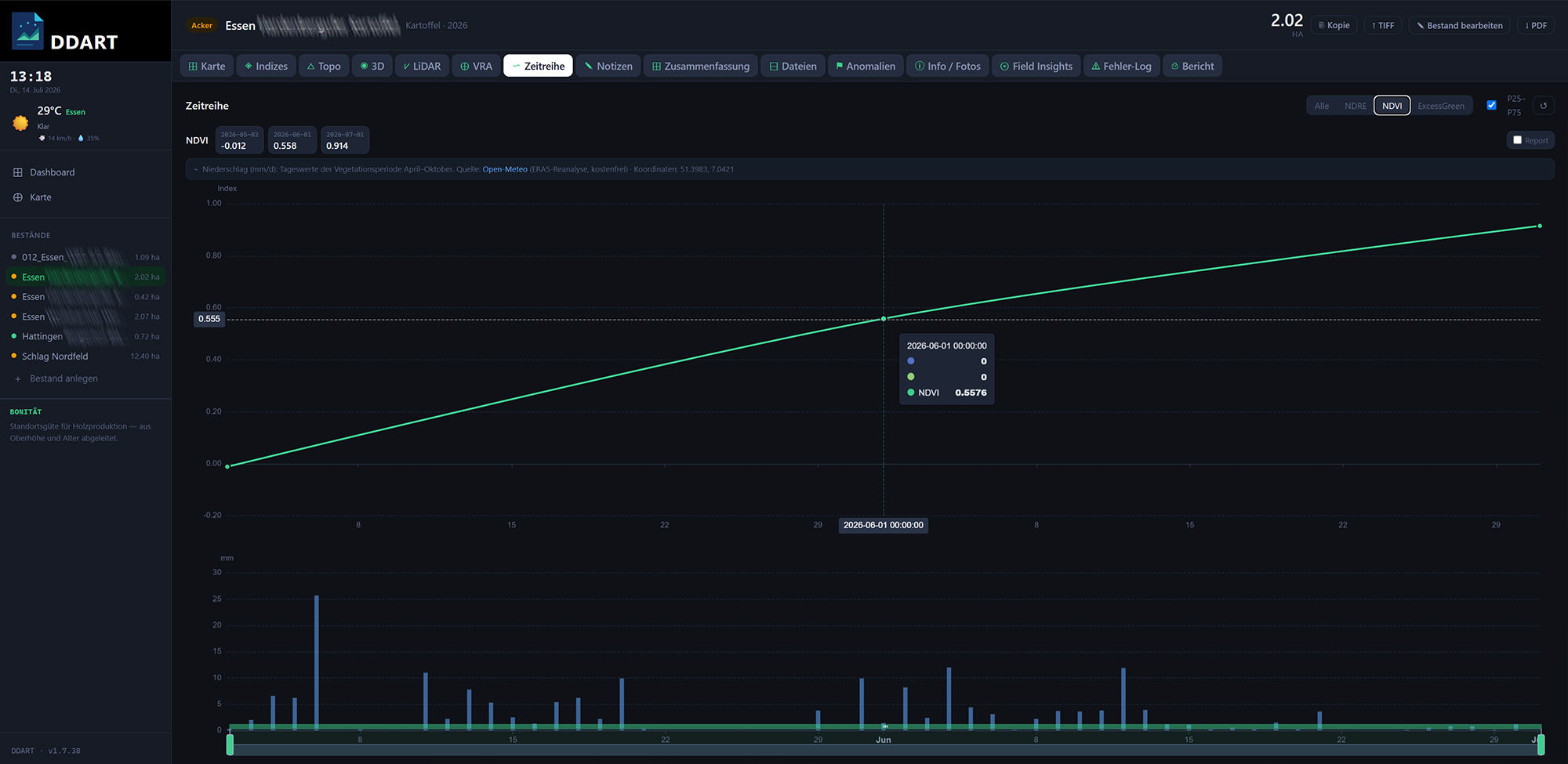

Die Karten liegen sofort im PDF-Bericht, mit Legende und Maßstab, passend in der Feldgrenze / Area of Interest und mit den relevanten Statistiken, ohne dass jemand einen Kartenexport von Hand layoutet. Und sie sind über mehrere Befliegungen hinweg vergleichbar, weil die Zeitreihe dieselbe georeferenzierte Fläche, dieselbe Farbskala und dieselbe Berechnungsvorschrift verwendet.
Das führt zu Konsistenz und Wiederholbarkeit, was letztlich die Qualität Ihrer Analysen und Berichte hebt.
Whitelabel! PDF-Bericht mit Ihrem Logo

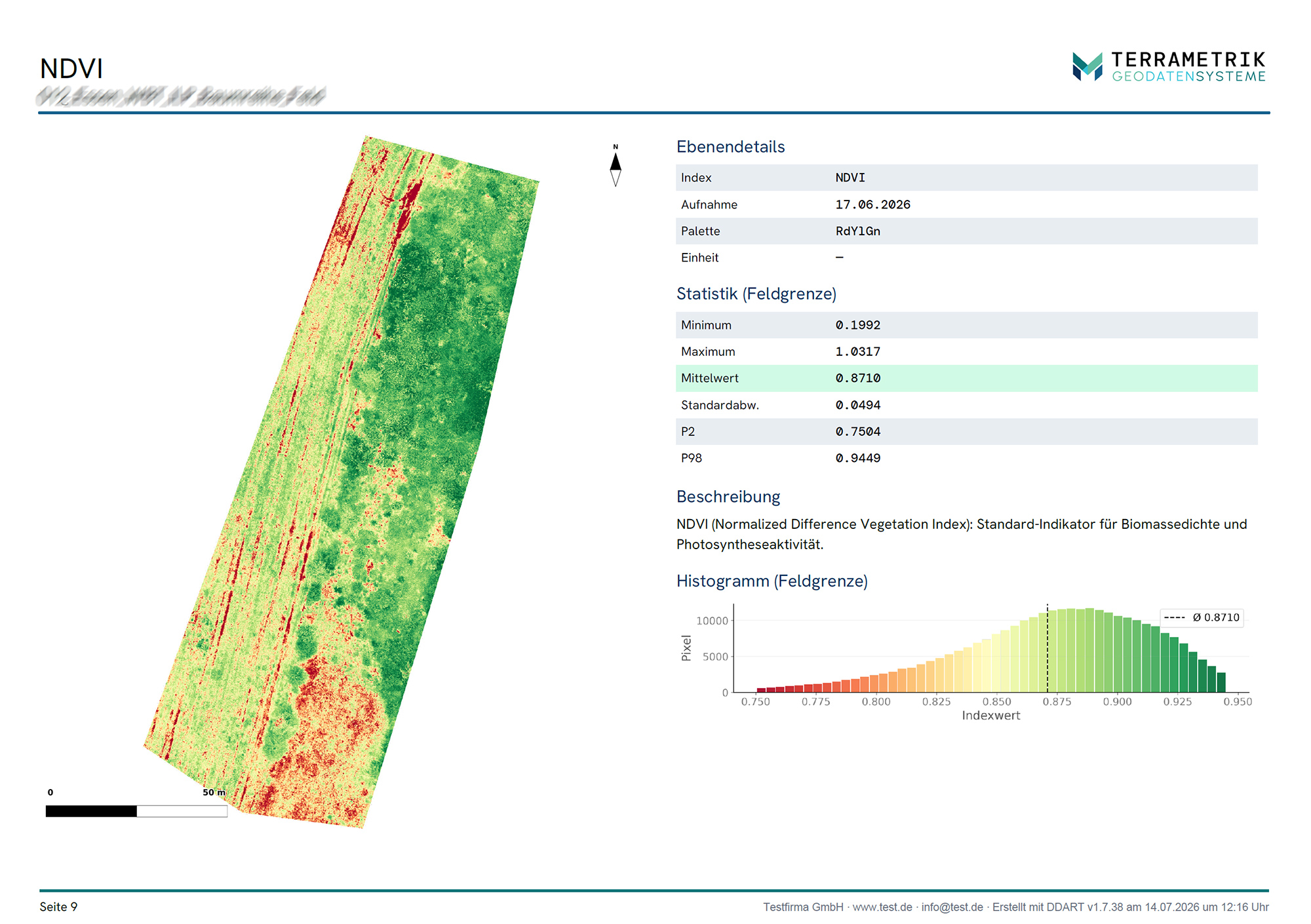

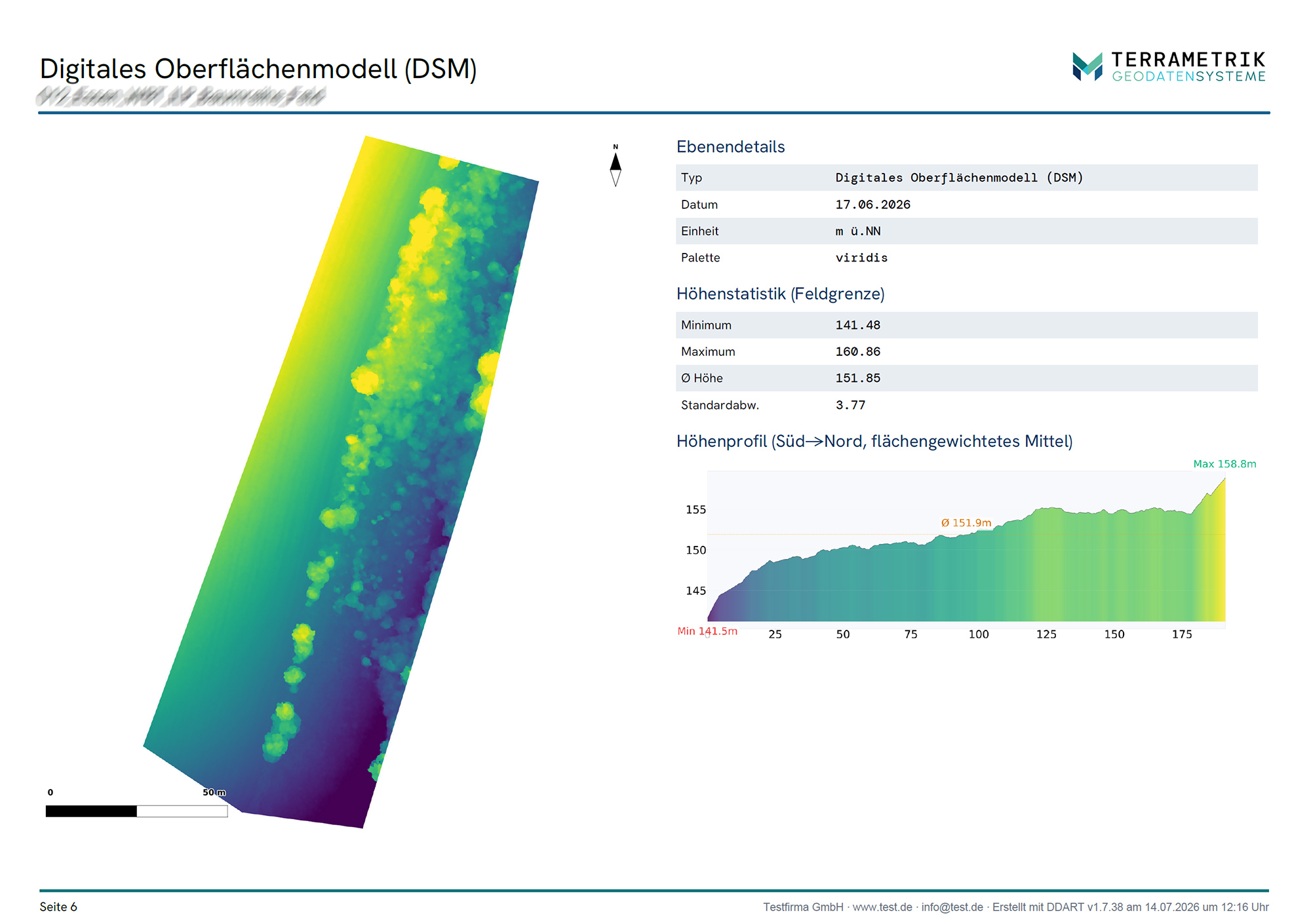

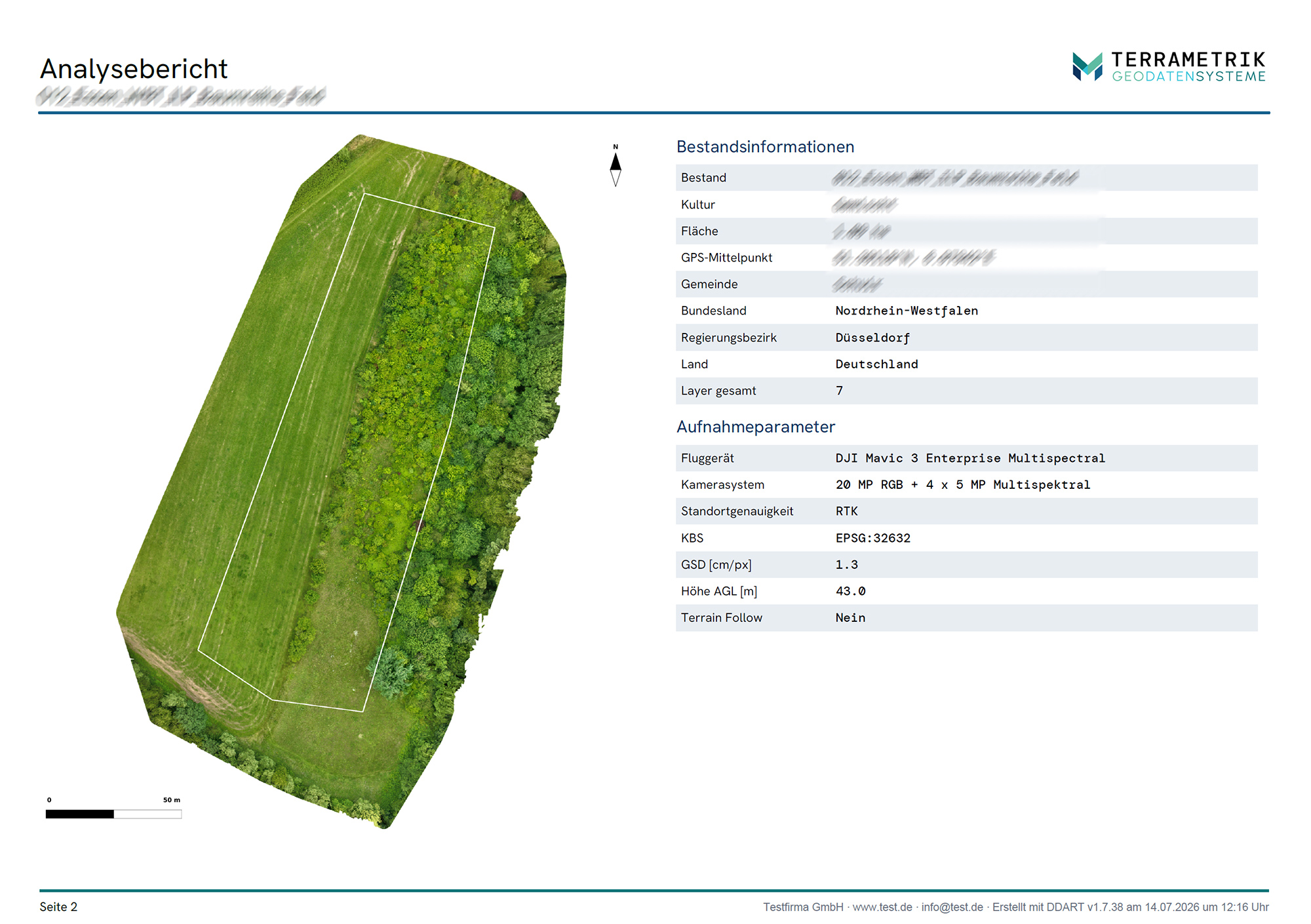

Am Ende steht das, was der Kunde bekommt: ein PDF. Das Tool DDART setzt alles automatisch – Deckblatt, Übersichtskarte, Indexkarten, Zeitreihen, Histogramme, Diagramme, Fotos, Auffälligkeiten – im A4-Querformat und in Druckauflösung.
Für Dienstleister ist ein Detail entscheidend: Der Bericht trägt Ihre Marke. Im Reiter „Bericht" laden Sie Ihr Logo hoch und hinterlegen Ihre Fußzeile mit Firmenname, Website und E-Mail. DDART selbst taucht im Kundendokument nicht auf. Sie liefern Ihr Produkt, nicht unseres.
LiDAR: aus Millionen Punkten werden Kennzahlen
Besonders interessant für die Forstanalytik: Das LiDAR-Modul von DDART übersetzt Punktwolken in forstlich brauchbare Größen. Hinweis: Punktwolken können auch aus Ihrer Photogrammetrie-Software stammen, solange sie im *.las-Format vorliegen.
Zunächst wird der Boden von der Vegetation getrennt – wahlweise über ein robustes Perzentilverfahren oder über einen Cloth-Simulation-Filter. Aus der Differenz zwischen Geländehöhe und Messpunkt entsteht die Höhe über Grund und daraus das Kronenhöhenmodell (CHM). In diesem Modell sucht DDART die lokalen Maxima – also die Baumspitzen –, ordnet die Punkte den gefundenen Bäumen zu und berechnet je Baum die Höhe, den Kronendurchmesser, den Brusthöhendurchmesser (BHD) über einen Kreisfit am Stamm in 1,30 m Höhe sowie die geografische Position.
Für den Bestand insgesamt kommen Überschirmungsgrad (Canopy Cover), Blattflächenindex (PAI) und ein Vertikalprofil der Bestandsdichte hinzu – die Kennzahlen also, die Waldstruktur überhaupt erst quantifizierbar machen.

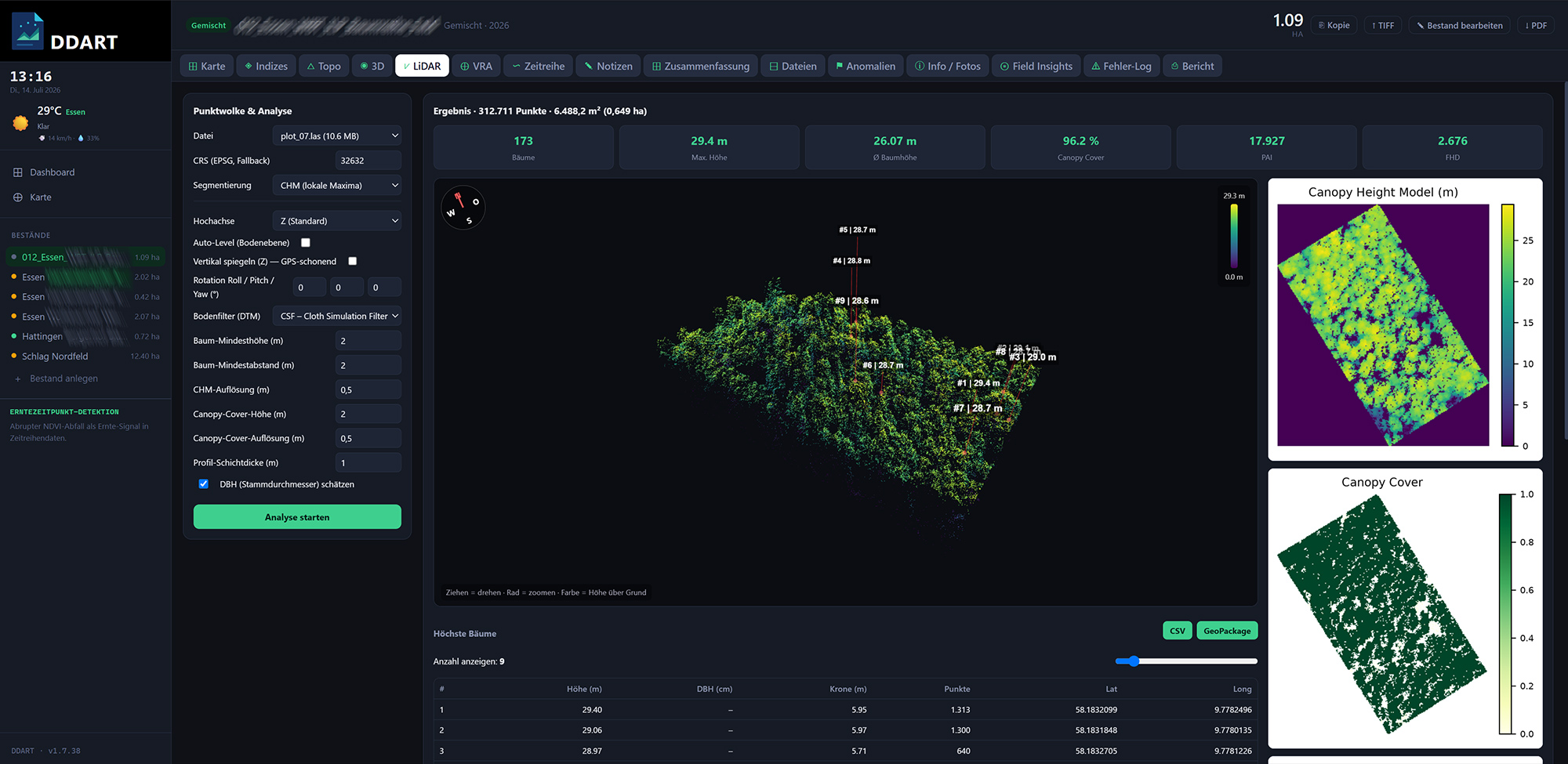

Die Punktwolke selbst lässt sich direkt im Browser drehen und zoomen, eingefärbt nach Höhe über Grund, mit den erkannten Baumspitzen als Marker. Man sieht damit sofort, ob die Erkennung plausibel ist – ein Kontrollschritt, der in einer reinen Tabellenausgabe fehlt. Die Ergebnisse können als CSV und als GeoPackage exportiert werden und lassen sich direkt in QGIS oder ArcGIS weiterverwenden bzw. validieren.
Warum DDART auf Ihrem Rechner läuft
DDART wird nicht als Cloud-Dienst betrieben, sondern als Container-Anwendung auf Ihrem eigenen Rechner installiert. Das ist eine bewusste Entscheidung, aus drei Gründen.
Datenhoheit. Befliegungsdaten sind sensibel – Flächen, Erträge, Schadensbilder, mitunter personenbezogene Details im Bild. Sie verlassen Ihren Rechner nicht. Das vereinfacht die Rechtslage gegenüber Ihren Kunden erheblich.
Datenmenge. Eine Befliegung liefert schnell mehrere Gigabyte. Diese Daten erst in eine Cloud zu laden, um sie dort rechnen zu lassen, kostet Zeit, die man auf lokaler Hardware nicht verliert.
Verfügbarkeit. Kein Abo-Zwang, keine Abhängigkeit von einem Dienst, der morgen abgeschaltet wird. Ihre Auswertungskette bleibt lokal und unter Ihrer Kontrolle.
Die Installation erfolgt unter Windows mit Docker Desktop unter WSL2; die Anwendung öffnen Sie danach im Browser. Eine Installationsanleitung finden Sie hier.
Was DDART nicht ist
Es gehört zur Ehrlichkeit dazu, die Grenzen zu benennen – sie sind ein wichtiger Maßstab für die Frage, ob ein Werkzeug zu einem Betrieb passt.
DDART rechnet keine Photogrammetrie! Es erzeugt weder Orthomosaik noch Punktwolke aus Rohbildern. Diesen Schritt erledigt weiterhin Ihre bestehende Software wie WebODM, Agisoft Metashape, Pix4dFields oder DJI TERRA. DDART setzt auf deren Ergebnissen auf und erstellt den passenden PDF-Bericht.
DDART ist kein vollwertiges GIS. Für freie Geodatenverarbeitung, Topologie und komplexe Kartografie bleibt QGIS oder ArcGIS das richtige Werkzeug – deshalb exportiert DDART einige Analysedaten als GeoPackage und CSV, statt ein GIS ersetzen zu wollen.
Ein Hinweis aus eigener Praxis: Die Baumerkennung aus dem Kronenhöhenmodell ist für luftgestützte Daten entworfen – LiDAR-Drohne oder ALS. Terrestrische Scans erfassen die Kronenspitzen oft unvollständig, weil das Kronendach von unten abschattet. Die daraus abgeleiteten Baumhöhen sind dann systematisch zu niedrig. Für terrestrische Daten sind Stammgrößen wie der BHD die belastbarere Auskunft.
Preise / Lizenzmodell
DDART ist eine Kauflizenz, kein Abo. Sie zahlen einmalig 890 € netto je Arbeitsplatz und nutzen die Software dauerhaft – auf Ihrem eigenen Rechner, ohne Cloud-Zwang und ohne dass eine Verbindung zu uns bestehen muss.
Es gibt nur eine Version - keine Funktionsstufen, keine Nachlizenzierung einzelner Module.
Sie enthält ab Version v1.7.52 diese Features:

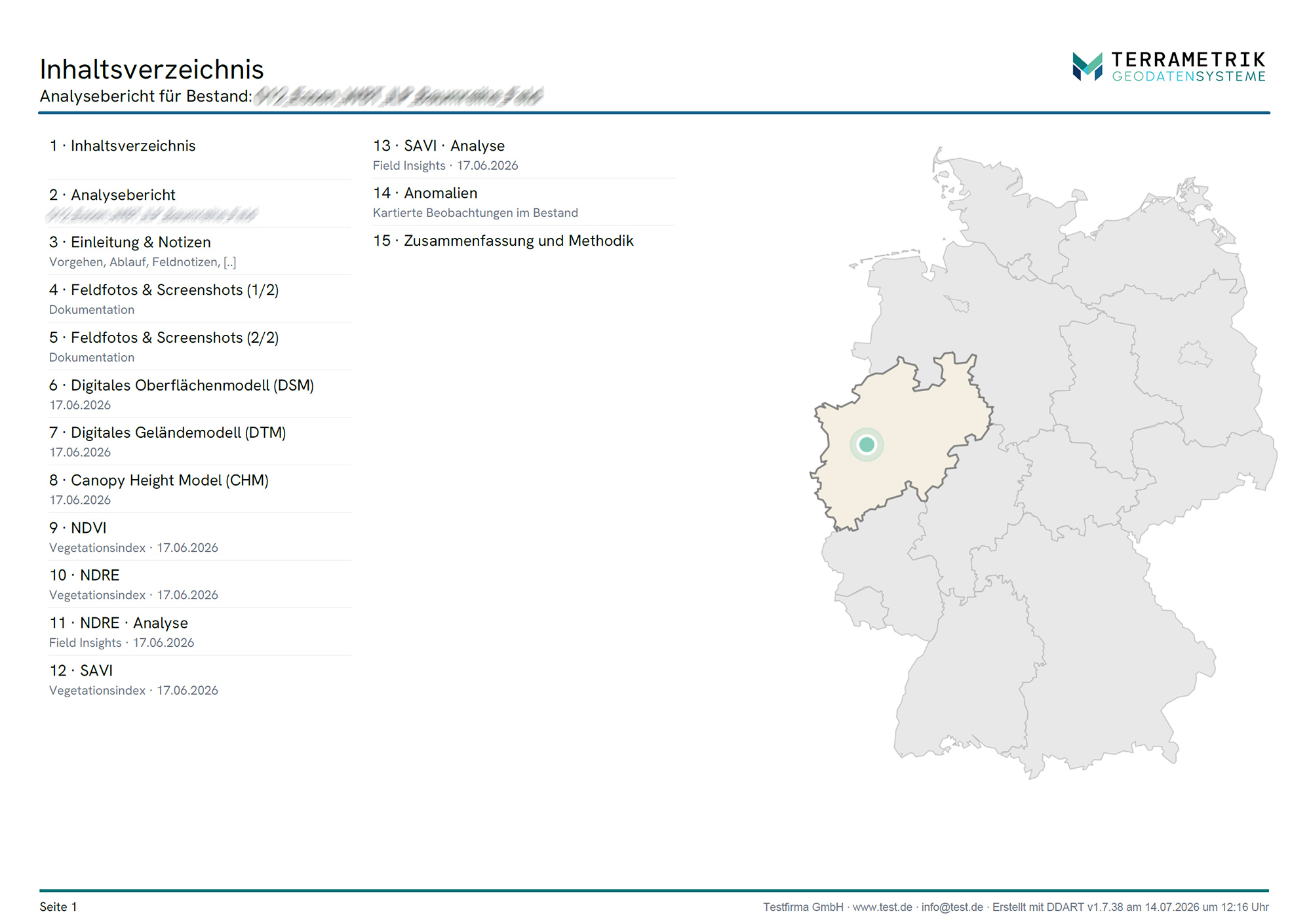

- Automatisch erzeugte PDF-Berichte mit Ihrem Logo, Ihrer Fußzeile und dynamisch generiertem Inhaltsverzeichnis
- Unbegrenzt viele Bestände / Beschläge
- Feldgrenzen zeichnen oder als GeoJSON laden / speichern
- Auto-Clipping
- Layer-Management mit ESRI-Satellitendaten
- Auswertung von RGB-, Multispektral- und LiDAR-Daten
- Distanz- und Flächenmessung
- Visualisierung und Analyse von Vegetationsindizes
- Landwirtschaft: Variable Applikationskarten mit Zonenkalkulation, ISOXML-Export und Rechner zur Kosteneinsparung
- Gelände- und Höhenmodelle
- Zeitreihenanalysen
- Histogramme

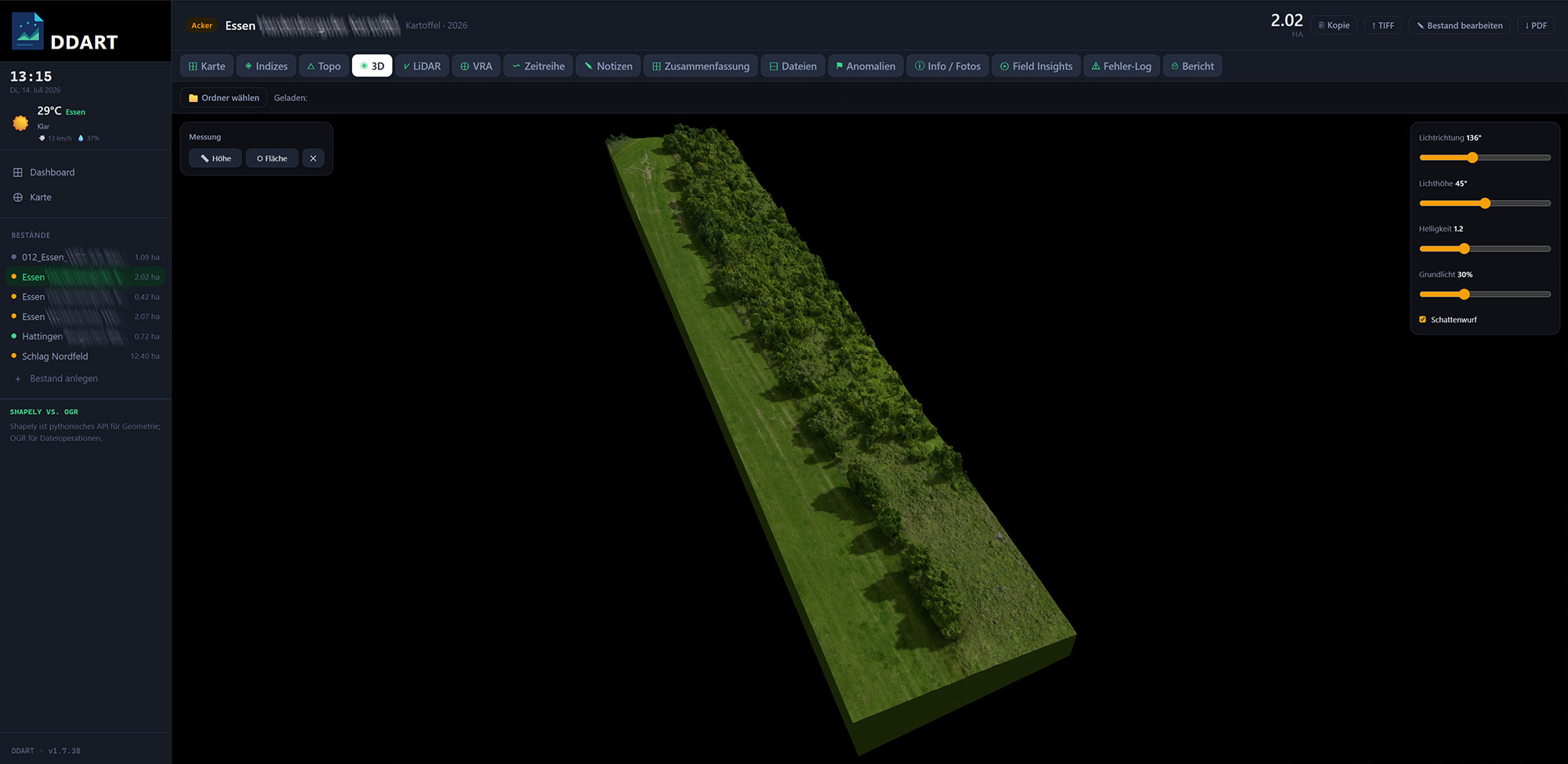

- Interaktive 3D-Ansicht mit Lichtrichtungs- bzw. Schattenwurfsimulation *
- Anomaliekennzeichnung (als Polygon oder Kreis mit Freitextnotizen)
- Foto-Upload (für Dokumentation von Wetterbedingungen, etc.)
- Freitextfelder für jeden Layer
- Freitextseite für Einleitung und / oder Feldnotizen
- Freitextseite für Zusammenfassung / Berichtsfazit / Handlungsempfehlungen
- Forstanalytik: LiDAR-Modul mit Baumerkennung, Höhe, Kronendurchmesser und Brusthöhendurchmesser je Baum, Überschirmungsgrad, Blattflächenindex und Vertikalprofil **
** kann teilweise in einen PDF-Report integriert werden
Im Kaufpreis enthalten sind zwölf Monate Updates und Support – von der Installationsbegleitung bis zur Fehlerbehebung. Danach ist die Wartung optional und kostet 360 € netto pro Jahr. Sie deckt neue Programmversionen, die Unterstützung neuer Datenformate und weiterhin unseren Support ab. Wer nicht verlängert, verliert nichts: Ihre Lizenz bleibt gültig, die installierte Version läuft unverändert weiter. Uns ist wichtig, dass Sie nur Wartung buchen, wenn sie Ihnen nützt.
DDART ist ein Werkzeug, das aus der eigenen Praxis heraus entstanden ist, und wir geben es zunächst an eine begrenzte Zahl von Betrieben ab.
Im Erstgespräch prüfen wir gemeinsam, ob Ihre Datenlage, Ihre Sensorik und Ihr Arbeitsablauf zu DDART passen – und was die Software in Ihrem Unternehmen konkret einspart. Wenn sie nicht passt, sagen wir Ihnen das. Ein Werkzeug, das nicht zum Workflow passt, nützt niemandem.
Häufige Fragen (FAQ)
Wofür steht DDART?
Für Drone Data Analysis and Reporting Tool – ein Werkzeug, das Drohnendaten auswertet und daraus einen fertigen PDF-Bericht erzeugt.
Welche Daten kann ich einlesen?
Georeferenzierte Rasterdaten als GeoTIFF – Orthofotos, Multispektralraster, Gelände- und Oberflächenmodelle, fertige Indexkarten – sowie Punktwolken im LAS-Format. Dazu Feldgrenzen und Fotos.
Brauche ich eine Internetverbindung?
Nur für die Installation und für optionale Zusatzdienste wie Wetterdaten. Die Auswertung und Berichterstellung selbst läuft vollständig lokal auf Ihrem Rechner.
Werden meine Daten in eine Cloud übertragen?
Nein. DDART läuft als Container-Anwendung auf Ihrem eigenen Rechner. Ihre Befliegungsdaten liegen in einem lokalen Ordner und verlassen ihn nicht.
Kann ich den Bericht auf meine Firma branden?
Ja. Im Reiter „Bericht" hinterlegen Sie Ihr Logo und Ihren Fußzeilentext. Der ausgegebene PDF-Bericht trägt ausschließlich Ihre Marke.
Ersetzt DDART meine Photogrammetrie-Software?
Nein. DDART erzeugt keine Orthofotos und keine Punktwolken aus Rohbildern. Es setzt auf den Ergebnissen Ihrer bestehenden Software auf und übernimmt die Auswertung und Berichterstellung danach.
Welche Hardware brauche ich?
Einen Windows-Rechner mit Docker Desktop und mindestens 8 GB Arbeitsspeicher – für LiDAR-Auswertungen empfehlen wir 16 GB. Eine dedizierte Grafikkarte ist nicht erforderlich.
Kann ich die Ergebnisse in QGIS / ArcGIS weiterverwenden?
Ja, bei einigen Analysedaten geht das. Erkannte Bäume und deren Kennzahlen exportiert DDART als GeoPackage und als CSV – beides lässt sich direkt in QGIS / ArcGIS oder in ein anderes GIS einlesen.
Ist DDART verfügbar?
Wir geben DDART an ausgewählte Betriebe ab. Sprechen Sie uns über das Erstgespräch an – wir prüfen gemeinsam, ob Ihre Datenlage und Ihr Arbeitsablauf dazu passen.
Welche Third-Party-Lizenzen / Abhängigkeiten sind in DDART eingebunden?
Beachten Sie dazu bitte dieses Dokument.
Wo finde ich den Lizenzvertrag für DDART?
Beachten Sie dazu bitte dieses Dokument.
